開關閥門特性
● 不銹鋼閥體
● DN 15, DN 20 和 DN 25
● Kvs 2.0-3.5 m3/h
● 內螺紋連接 Rp，符合 ISO 7-1
● 斷電復位(彈簧復位)
● AC 230 V 運行電壓, 2 位控制信號
適用于在通風和空調系統的閉式系統中對水系統末端設備進行控制，例如：誘導器、風機
盤管、小型的再熱器和小型的再冷器。
– 兩管制系統，有 1 個用于加熱和冷卻的換熱器，
– 四管制系統，有 2 個單獨的用于加熱和冷卻的換熱器，
● 用于閉式區域加熱系統，例如：
– 建筑物中單個樓層
– 公寓
– 單個房間
– 地板采暖
西門子SIEMENS區域閥門&執行器在斷電時候保持閥門關閉狀態。電動閥門執行器由開關式控制器（溫控器）驅動。如果受控介質溫度偏離設定值，控制器將發送控制信號打開閥門。當受控介質溫度回到
設定值，控制信號斷開，閥門關閉。

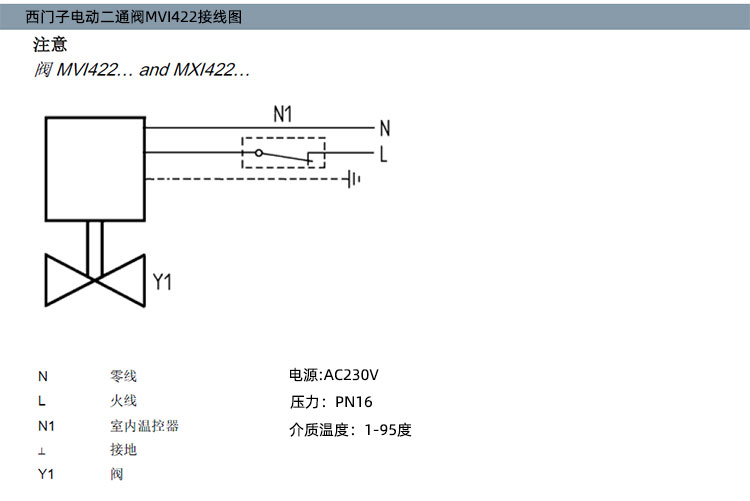

2 位 SPST 控制信號
Siemens執行器需要匹配開關型控制器，通常使用房間溫控器RDF310.2/MM,RDF510/BP,RAB11.1等。
西門子閥門與執行器一體式供貨，便于現場安裝。閥門為不銹鋼（304）閥體，內螺紋連接。特質橡膠翻版作為關閉元件保證緊密關斷，閥軸由O型圈密封。
西門子閥門執行器
執行器由20cm獨立絕緣電線連接。
執行器通過電驅動打開，通過彈簧力關閉。它包括一個同步電動機，齒輪驅動機構和復位彈簧。電機具有抗過載和防鎖定功能，保證連續運行。當閥門打開時，行程受到機械止動器的限制。齒輪機構包括一個終位保護，可以防止齒輪受到機械沖擊，并延長使用壽命。
手動操作
使用可鎖桿可將閥門打開約50%。當恢復正常運行時，操縱桿可自動脫離。
|
