西門子兩通閥門VVI41，內螺紋連接，PN16
西門子三通閥門VXI41，內螺紋連接，PN16
閥體：青銅CC491K（RG5）
口徑：DN15-DN50
可與西門子SAX61.03，SKD62，SKD60等執行器配合安裝
適用于暖通空調系統中作為符合DIN32730標準的控制閥或安全截止閥。
適用于閉式水系統。
適用介質：冷凍水，熱水，飽和蒸汽，鹽水等。
適用介質溫度：-25-140度
型號列表：
DN15，兩通閥閥C/VVI41.15-4，三通閥門C/VXI41.15-4
DN20，兩通閥門C/VVI41.20-6.3，三通閥門C/VXI41.20-6.3
DN25，兩通閥門C/VVI41.25-10，三通閥門C/VXI41.25-10
DN32，兩通閥門C/VVI41.32-16,三通閥門C/VXI41.32-16
DN40，兩通閥門c/vvi41.40-25,三通閥門C/VXI41.40-25
DN50，兩通閥門C/VVI41.50-40，三通閥門c/vxi41.50-40

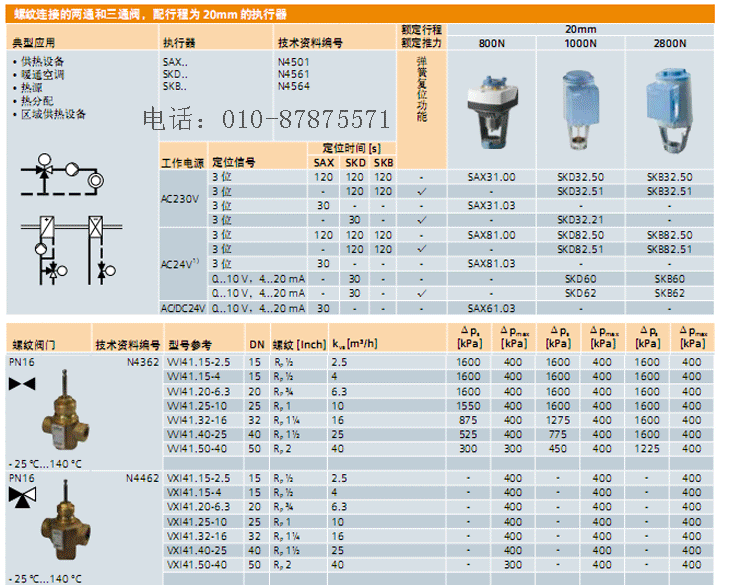

西門子閥門VVI41及VXI41與西門子閥門執行器選型表：
1) 對三通閥作分流時，建議Δpmax 為 100kPa。若忽略噪音， Δpmax 值與合流時相同。
2) 只對二通閥有效
Δpmax = 在整個行程范圍內可以保持正常工作時，閥門兩端的最大允許差壓
Δps = 保證執行器可安全關閉的前提下，閥門兩端的最大允許差壓（關閉壓力）
介質溫度低于0 °C 時，要使用ASZ6.5 電子閥桿加熱元件來防止密封套內的閥桿凍結。
為安全起見，該加熱元件的工作電壓設計為24 伏，功率為30 瓦。
VXI41…三通閥優先作合流閥用
建議安裝在回水管上，因為在供暖系統中，回水管的溫度較低, 這樣可以延長閥芯密封材
料的壽命。
水質要求符合VDI 2035 標準。
建議在閥門前安裝過濾器增加閥門安全功能
閥門和執行器可以簡單地在安裝位置上組裝起來。即不需要特殊的工具，也不需要做任何調整。
安裝時，注意閥門上的水流方向標記：
只有在執行器已經正確安裝完畢后才可以調試閥門。
對于執行器進行的維修時， 應遵循以下順序：首先關掉水泵并切斷水泵電源；關閉截止
閥，排空管內的水以降低管內的壓力，使水管（熱水管）自然冷卻。從接線端上拆除電
氣接線。注意在對閥門再次調試前需先正確安裝執行器。
|
