西門子電動兩通球閥-黃銅
VAI51系列電動球閥在空調水系統中作為比例積分調節閥使用，具有很高的產品性價比，在水溫不高于80度的空調水系統中使用，價格優勢很大。如果溫度更高，建議選用座閥VVI47或更高級別的VVI41及VVF53系列。
二通調節球閥，PN 25，內螺紋連接
在供熱、通風和空調系統中用于調節流量或關斷管路的閥門。應用于閉式回路中。
● 黃銅球閥閥體，不銹鋼球和閥桿
● DN 15...50
● kvs 4...63 m3/h
● 符合 ISO 7-1 的 Rp 內螺紋連接
● 旋轉角度 90°
● 可與電動旋轉執行器 GQD..9A、GMA..9E（彈簧復位）和 GSD161.9A、 GDB..9E、GLD161.9E、GLB..9E（非彈簧復位）配套使用
● 對于需要輔助功能的應用（如輔助開關、電位計，參見需要輔助功能的應用），也可以與標準旋轉執行器配套使用
功能特性：
● 高性價比：
更好的流量特性，意味著可以選擇更小的球閥。更低的扭矩，意味著可以將它們與更小、
更便宜的旋轉執行器配套使用。
● 長壽命：
得益于免維護結構，還配有低摩擦閥桿和不銹鋼拋光球。
● 安裝簡單：
支架預先安裝在執行器上，這意味著，無需工具即可將它們安裝在球閥上。
西門子球閥VAI51系列上市，壓力PN25
螺紋連接球閥閥體型號列表：
VAI51.15-4,VAI51.15-6.3
VAI51.20-6.3,VAI51.20-10
VAI51.25-10,VAI51.25-16
VAI51.32-16,VAI51.32-25
VAI51.40-25,VAI51.40-40
VAI51.50-40,VAI51.50-63

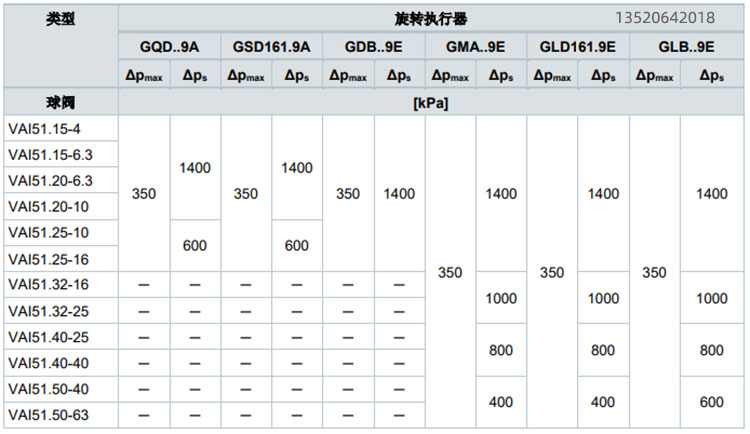

有關 VAI51..Δp max的詳細信息，請參見設備組合
Δpmax = 球閥上的最大允許壓差，適用于旋轉執行器和球閥匹配后的整個行程范圍；
如果希望低噪音運行，我們建議最大允許壓差為 200 kPa
Δpv100 = 球閥全開且在控制路徑上體積流量為 V100情況下的壓差
?100 = 球閥全開時的體積流量
100 kPa = 1 bar ≈ 10 mWS
1 m3 /h = 0.278 l/s 水在 20 ℃情況下
DN = 額定尺寸
kvs = 球閥全開時冷凍水（5…30 ℃）的額定流量值，壓差 100 kPa（1 bar）
Sv = 可調比 k vs /k vr
kvr = 特性曲線公差條件下可保持的最小 k v 值，壓差 100 kPa（1 bar）
Δpmax = 球閥上的最大允許壓差，適用于旋轉執行器和球閥匹配后的整個行程范圍；如果希望低噪音運行，
我們建議最大允許壓差為 200 kPa
Δps = 球閥匹配旋轉執行器情況下安全關閉的最大容許壓差（關閉壓力）

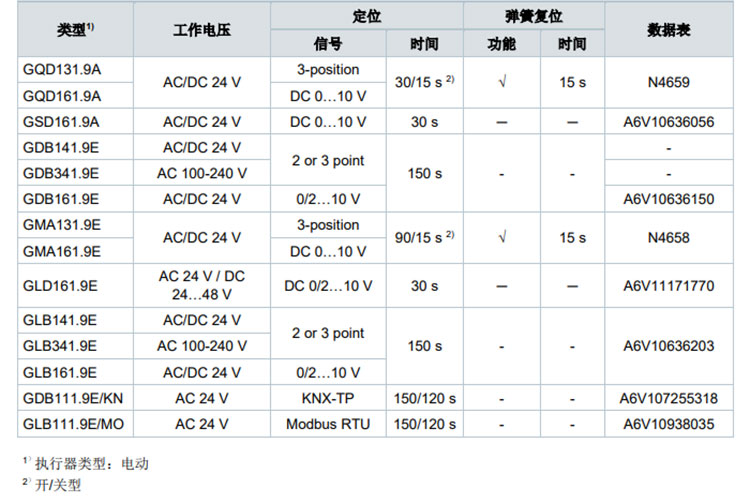

西門子球閥VAI51系列配套的執行器
調節型：GSD161.9A,GDB161.9E,GMA161.9E,GLD161.9E,GLB161.9E等
開關型：GQD131.9A,GDB141.9E,GDB341.9E,GMA131.9E,GMA161.9E,GLB141.9E,GLB341.9E等
聯網型執行器GDB111.9E/KN和GLB111.9E/MO
西門子球閥安裝注意事項：
我們建議將球閥安裝在回水一側，因?yàn)楣嵯到y(tǒng)中這一側水溫更低，這樣可增加閥桿密封件的壽命。
確保沒有氣穴現象。
過濾器必須安裝在球閥的上游，以提高功能穩定性。
更多產品資料請下載電子樣本查看 ：西門子球閥VAI51電子樣本
|
