西門子法蘭連接型電動球閥VAF41系列，配套調節型執行器可做電動調節閥，用于中央空調水系統

型號列表：
DN65球閥VAF41.65-63
DN80球閥VAF41.80-100
DN100球閥VAF41.100-160
DN125球閥VAF41.125-200
DN150球閥VAF41.150-360

VAF41球閥電子樣本下載

VAF41球閥安裝手冊

配套執行器
GBB161.1E，GBB131.1E,GBB331.1E
GIB161.1E,GIB131.1E,GIB331.1E

西門子電動球閥VAF41系列

用于在暖通空調系統中作為調節或截止閥。
● 球墨鑄鐵，EN-GJS-450-10 (QT450) 閥體
● DN 65...150
● kvs 63...360 m3 /h
● 旋轉角度 90°
● 法蘭連接標準 ISO 7005-2

額定壓力 PN 16
允許使用的介質 冷卻水、冷凍水、低溫?zé)崴�、摻有防凍劑的水�?br> 介質溫度 2…80°C

用于在暖通空調系統中作為控制或截止閥。
適用于閉式冷卻水系統（請參閱“氣蝕現象”）。
氣蝕現象
氣蝕會加速球體和閥座的磨損，還會產生噪音。如果未超過 流量曲線圖中顯示的壓差且遵循
相應的靜壓要求，則可以避免氣蝕。
關于冷凍水的注意事項：
要避免冷凍水循環中的氣蝕現象，需要保證閥門出口有足夠的背壓，例如，在換熱器后加裝節
流閥。按照下面的流量曲線圖中的 80℃ 曲線選擇閥門的最大壓降。

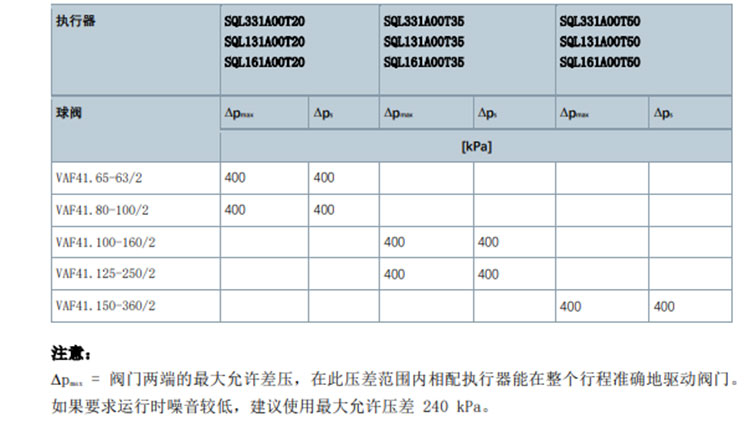

西門子VAF41球閥與電動執行器的選型

注意：
pmax = 閥門兩端的最大允許差壓，在此壓差范圍內相配執行器能在整個行程準確地驅動閥門。
如果要求運行時噪音較低，建議使用最大允許壓差 240 kPa。
在保證執行器可安全關閉的情況下，閥門兩端的最大允許差壓（關閉壓差）。

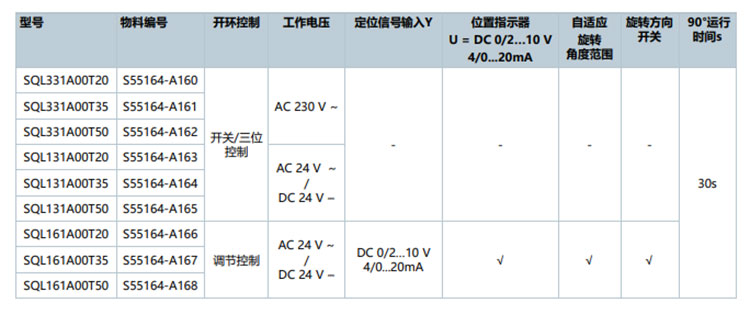

西門子電動蝶閥執行器型號及參數：
SQL331A00T20
SQL331A00T35
SQL331A00T50
SQL131A00T20
SQL131A00T35
SQL161A00T20
SQL161A00T35
SQL161A00T50

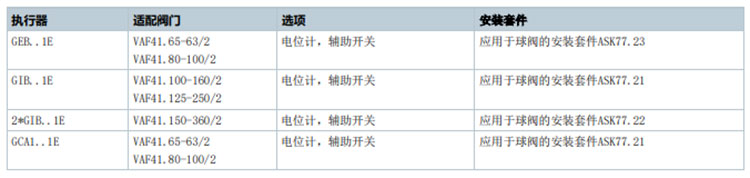

如果需要輔助配件或彈簧復位來實現相應的功能（如輔助開關或電位器），在這種情況下，可以訂購以下產品及安裝套件。安裝時，請遵循安裝說明。
