西門子電動球閥VAF51系列
VAF51系列電動球閥在空調水系統中作為比例積分調節閥使用，具有很高的產品性價比，在水溫不高于80度的空調水系統中使用，價格優勢很大。如果溫度更高，建議選用座閥VVF47或更高級別的VVF42及VVF53系列。
西門子ACVATIX系列二通球閥，PN 25，法蘭連接 VAF51
· 灰鑄鐵 HT250 (EN-GJL-250) 閥體
· DN 65...150
· kvs 63...360 m3/h
· 旋轉角度 90°
· 法蘭連接標準 ISO 7005-2

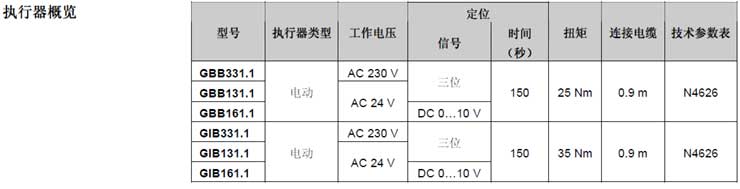

· 可以配無彈簧復位的GBB..1E 和 GIB..1E 旋轉執行器
用于在暖通空調系統中作為控制或安全截止閥。
適用于閉式冷卻水系統（請參閱第 4 頁的氣蝕現象）。
允許介質冷卻水、冷凍水、低溫?zé)崴�、高溫�(zé)崴�、摻有�?br>
凍劑的水；
建議：水處理需依照 VDI 2035 標準
介質溫度2…80 °C
可調比 Sv ≥ 50
材料 閥體 鑄鐵 (HT250)
球體不銹鋼 (304SS)
閥桿不銹鋼 (304SS)
閥座PTFE
球體帶石墨的特氟龍
調試注意事項
只有在執行器已經正確安裝完畢后才可以調試閥門。
閥門反向旋轉： 閥門開啟 = 增加流量
閥門正向旋轉： 閥門關閉 = 減少流量
VAF51.. 閥門及與其組裝在一起的旋轉執行器無需維護。
在進行閥門／旋轉執行器維護前：
· 停止水泵并切斷水泵電源
· 關閉手動截止閥
釋放管道系統中的壓力并等待管路完全冷卻
必要時，請?jiān)趫?zhí)行維護前中斷執行器的電氣連接。
再次使用閥門前需確保執行器已正確安裝。
|
