西門子房間溫濕度傳感器QFA2060用于測量相對濕度和溫度
工作電壓 AC 24 V 或 DC 13.5…35 V
相對濕度輸出信號 DC 0...10 V
溫度輸出信號 DC 0...10 V 或 LG-Ni 1000 或 T1
舒適性濕度范圍內的精度達到 ±3 %
用于通風及空調中來獲取房間內的：
• 相對濕度，和
• 溫度
QFA20… 用作
• 控制用的傳感器
• 樓宇自控系統或者顯示單元中的測量用傳感器
所有系統或設備都能夠獲取和處理傳感器的 DC 0...10 V 或 4...20 mA、LG-Ni 100 or 或者 T1 輸出信號。
當使用無源溫度傳感器用作取平均值，我們建議采用 SEZ220 信號轉換器（技術資料N5146）
西門子溫濕度傳感器QFA2060工作原理：
傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取風管內的相對濕度值。
電子測量電路把傳感器的信號轉換成連續的 DC 0...10 V 信號，相對應為 0...100 % 的相對濕度。
傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。
根據不同的傳感器型號，這個變換的阻值會被轉換成一個有源的 DC0…10 V 輸出信號( 0… 50 °C or –35…+35 °C) 或是一個無源的 LG-Ni 1000 或 T1 輸出信號。
為給傳感器供電，需要一個帶單獨線圈的安全弱電變壓器。在選擇變壓器并對其保護時，要遵守當?shù)氐陌踩?guī)則。
選擇變壓器的大小，要考慮到風管式溫度傳感器的耗電量。

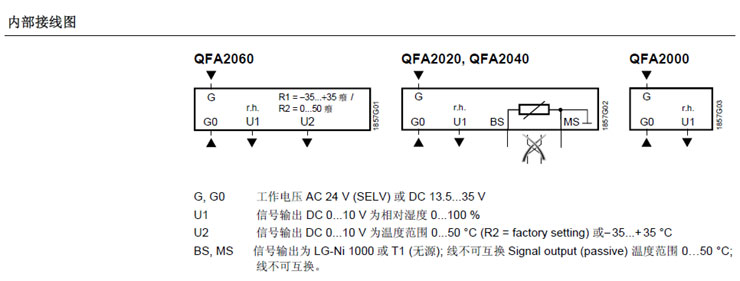

如果需要正確對傳感器進行接線，請參考傳感器技術資料。
用線長度要在允許的范圍內。
在鋪設電纜時，必須注意到電纜并排鋪設長度越長、間距越小，則電磁干擾越大 。
在有 EMC 問題的環境中，必須使用屏蔽防護電纜。
在次級供電線路和信號線中必須采用雙絞線。

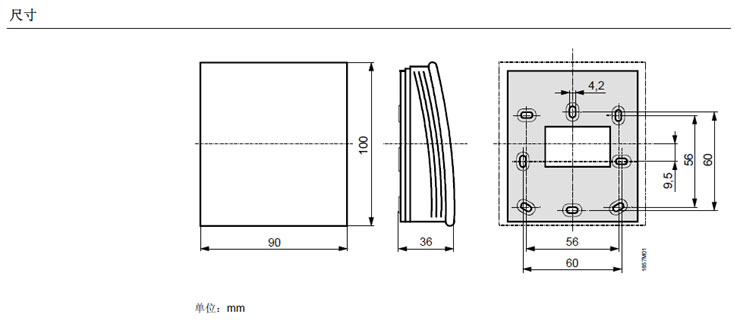

安裝在空調空間的內墻上。不能安裝在凹槽、擱板上，也不能安裝在窗簾后或者熱源附近。
傳感器不能安裝在直接受到點光源或者太陽輻射的地方。
|
