無源插入式溫度傳感器用于采集水管與水箱中的溫度。

QAE21… 插入式溫度傳感器用于：
• 控制或限定水流溫度
• 限定回水溫度
• 控制生活用水溫度

插入式溫度傳感器包括下面部件：
• 兩部分塑料外殼，包括接線端子底板和可拆卸面板(卡箍式設計)
• 配有傳感元件的插入桿
卸掉面板后能連接接線端子。在 QAE2110.010 和 QAE2110.015 里，電線接入是通過電
線接入密封管 M16。其他型號的傳感器中，電線接入是通過一個金屬扣眼，如果需要的
話，它可以被電線接入密封管 M16 (IP 54)。

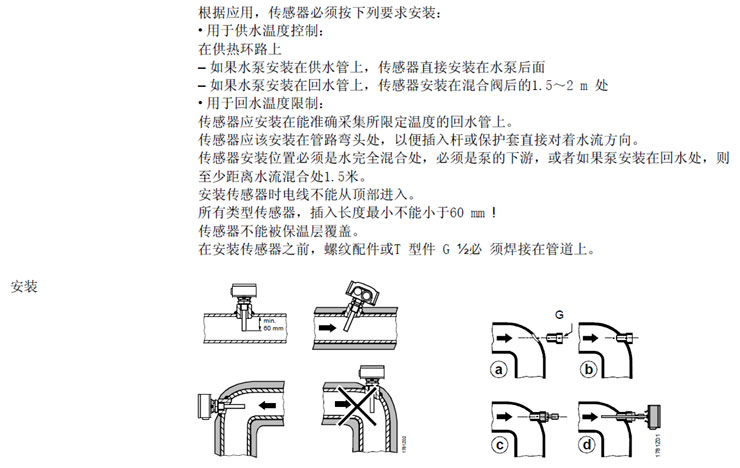

根據應用，傳感器必須按下列要求安裝：
• 用于供水溫度控制：
在供熱環路上
– 如果水泵安裝在供水管上，傳感器直接安裝在水泵后面
– 如果水泵安裝在回水管上，傳感器安裝在混合閥后的1.5～2 m 處
• 用于回水溫度限制：
傳感器應安裝在能準確采集所限定溫度的回水管上。
傳感器應該安裝在管路彎頭處，以便插入桿或保護套直接對著水流方向。
傳感器安裝位置必須是水完全混合處，必須是泵的下游，或者如果泵安裝在回水處，則
至少距離水流混合處1.5米。
安裝傳感器時電線不能從頂部進入。
所有類型傳感器，插入長度最小不能小于60 mm !
傳感器不能被保溫層覆蓋。
在安裝傳感器之前，螺紋配件或T 型件 G ½必 須焊接在管道上。
