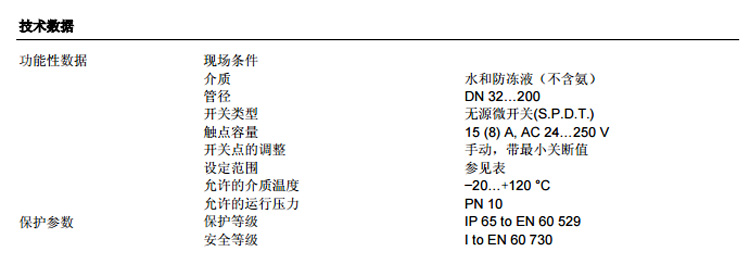

西門子水流開關QVE1900運行模式：

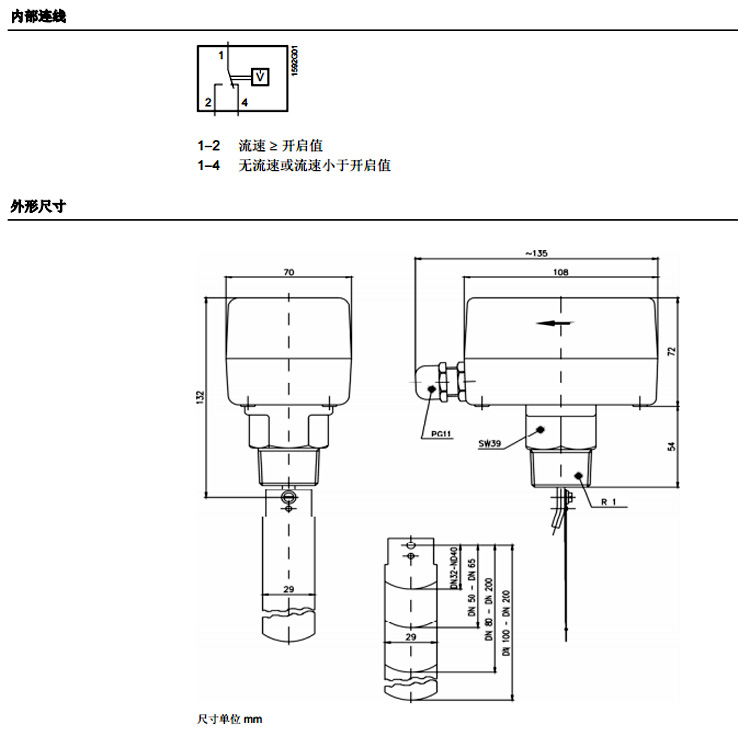

該流量傳感器通過一個葉片檢測介質的流動。如果管道中的流速小于可調的關斷值，葉
片驅動一個帶無源觸點的微開關，隨后，觸點1−4 將閉合。當流速再次達到開啟值時，
觸點1−2 閉合。
開關值是可調的（見注意事項）。

機械設計：

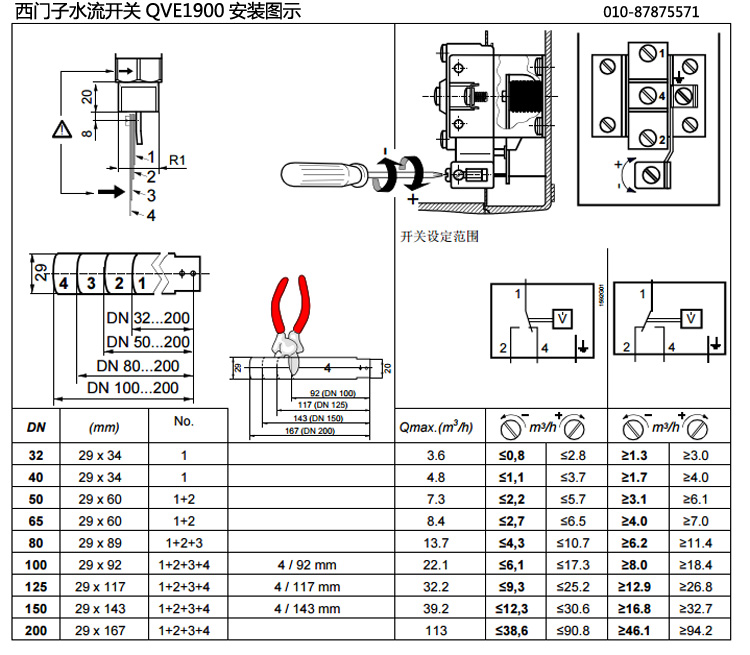

該傳感器由帶有調整螺絲（R1）的底座以及蓋子組成。 底座上包括微開關、帶調整螺絲的傳遞杠桿以及放置葉片的設備，該設備上有3 個不同 長度的可拆卸葉片。第四個葉片內置。

安裝注意事項：
施工
• 在現場，需要一個符合 DIN 10241（帶螺絲的鋼制安裝） 的T 型接頭。
• 表中給出的所有尺寸以及數據均基于20 °C 的水溫，并采用T 型接頭和安裝在水平管 路。
• 在流量傳感器安裝位置之前和之后，必須有至少10倍或5 倍管徑的直管段。
固定
• 安裝流量傳感器之前，內置的電纜套管以及T 型接頭必須在現場安裝。 • 垂直插入水平管道。
• 安裝流量傳感器時，注意水流方向的箭頭。 • 考慮到穩定性，在大管徑的應用中，短葉片不應卸下。
安裝
• 遵守當?shù)仉姎夂凸┧畼?biāo)準
• 為保證開關值調節，連接電纜可以接到其他控制回路
調試
• 通過順時針旋轉關斷值的調節螺絲（范圍螺絲），將使得關斷值更高。
• 當將流量傳感器安裝在垂直管道時，葉片的重量必須通過調整關斷值的螺絲來進行補 償。 （不建議這種安裝）
