西門子水流開關QVE1901

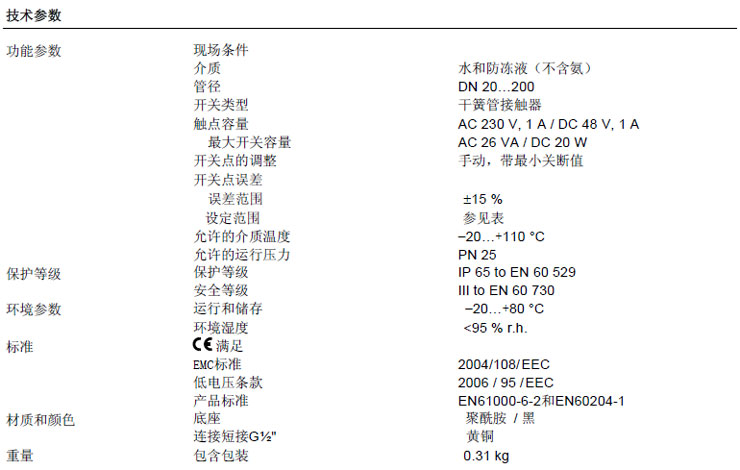

• 觸點 /開關容量： 不超過 AC 230 V, 1 A, 26 VA
不超過 DC 48 V, 1 A, 20 W
• 額定壓力 PN25
• 可手動設定觸點類型 (常開 / 常關)
• 外殼保護等級 IP 65 / 安全等級 class II
• 免維護
用途：
用于暖通空調設備中，監測水力系統中的液體流量，特別是制冷、熱泵和供熱設備，例如冷凝器、壓縮器、熱交換器等等。

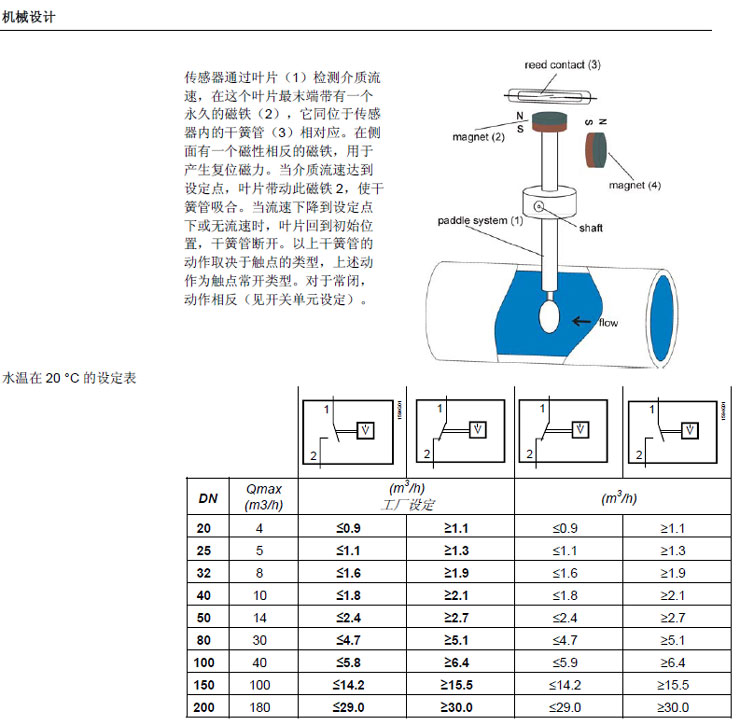

西門子水流開關QVE1901機械設計：
傳感器通過葉片（1）檢測介質流 速，在這個葉片最末端帶有一個 永久的磁鐵（2），它同位于傳感 器內的干簧管（3）相對應。在側 面有一個磁性相反的磁鐵，用于 產生復位磁力。當介質流速達到 設定點，葉片帶動此磁鐵 2，使干 簧管吸合。當流速下降到設定點 下或無流速時，葉片回到初始位 置，干簧管斷開。以上干簧管的 動作取決于觸點的類型，上述動 作為觸點常開類型。對于常閉， 動作相反（見開關單元設定）。
|
